ABS PUMP檢修程序
一.指導人:小樂兄
二.故障徵兆:ABS燈亮起
三.適用範圍:ABS PUMP故障
四.確認程序:
1.先將ABS PUMP的控制線路的接頭拆開
2.用三用電表量測每個端子和其他端子之間是否有相通(至少會和一個端子相通)
3.若有一個端子和其他的端子都是斷路那就表示應該是ABS
PUMP 損壞
五.注意事項:
1.在拆之前最好能把煞車油杯內放掉
2.液壓管在回裝時要注意否則一鎖壞崩牙那就完了
3.在回裝之後加入新煞車油一定要到各卡鉗上將空氣放掉建
議到車廠作就說是要換煞車油
六.準備工具:開口板手/星型板手/三用電表/銲槍
七.準備料件:DOT4煞車油/迫緊膠/破布/手套
八.處理程序

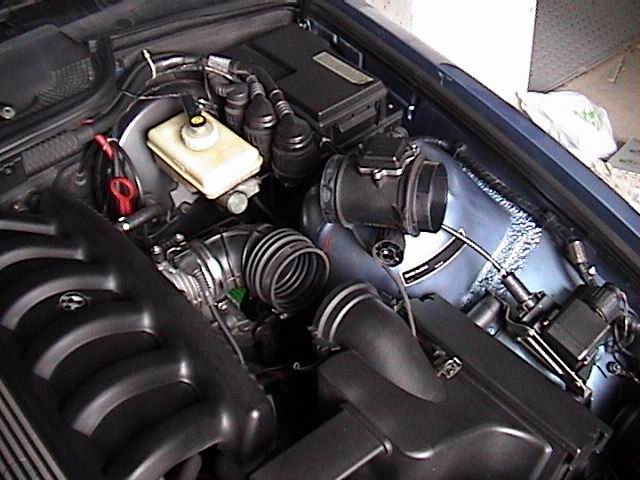

1.E36 ABS 檢修
先將空其流量計及進氣軟管拆下 |
|

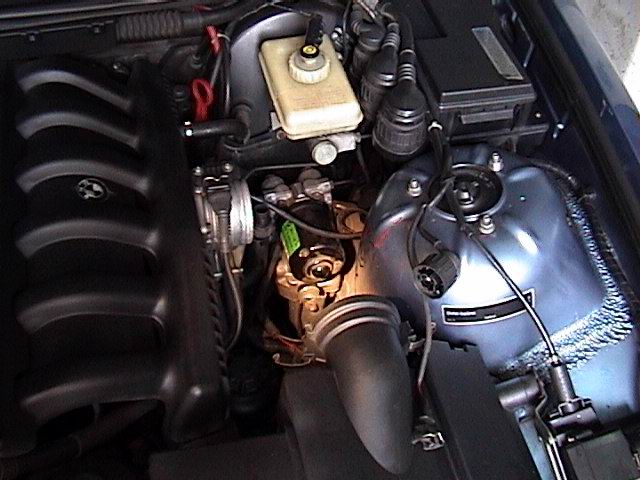

2.E36 ABS 檢修
燈光照到的就是ABS PUMP |
|

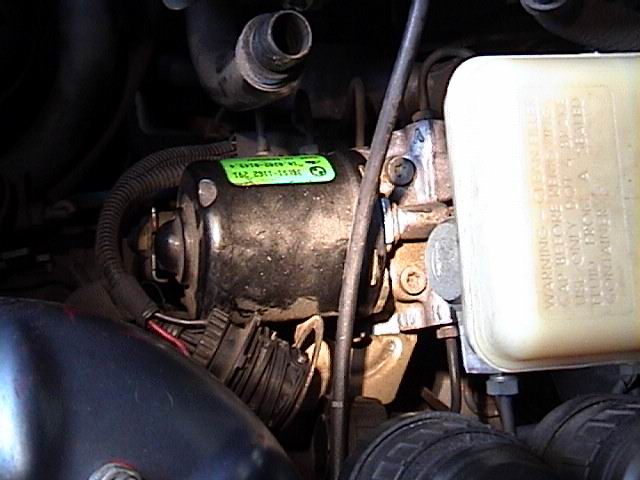

3.E36 ABS 檢修
拆ABS MOTOR前先將綠標前的高壓油管拆下再拆ABS
MOTOR固定螺絲 |
|

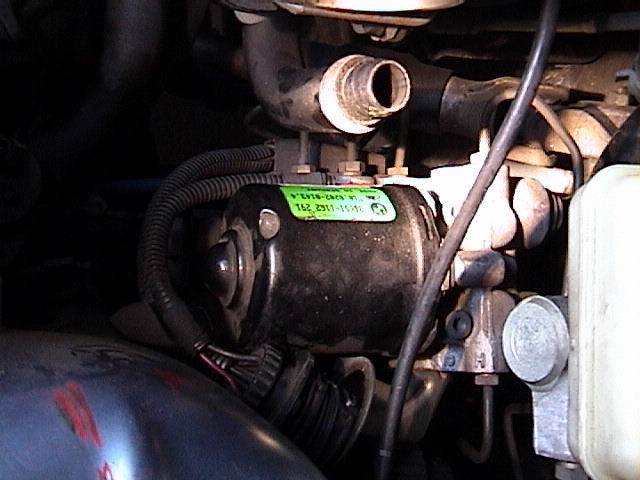

4.E36 ABS 檢修
ABS MOTOR旁有灰紅黑等線的就是控制ABS PUMP的接頭
如何判定ABS PUMP有問題
就是將接頭拆下後
用三用電表量測各端子之間是否有有相通
若有一個端子和其他的都不相通
那就可以判別ABS PUMP出問題了
但有兩個端子是ABS MOTOR的電源線
他們只互相連接但和其他的端子是不通的 |
|

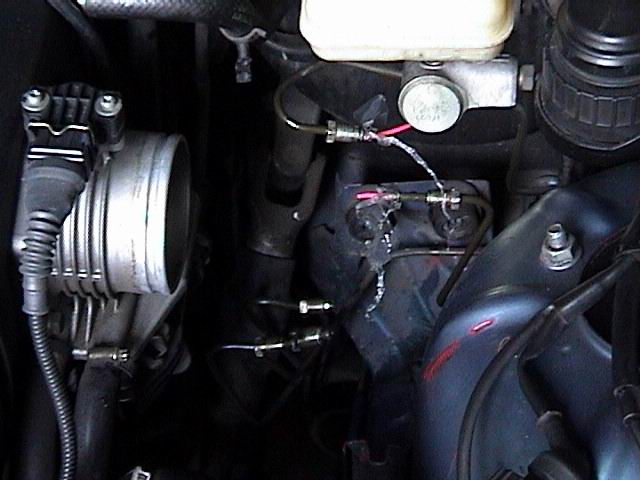

5.E36 ABS 檢修
拆下ABS PUMP之後各液壓油管一定要拿東西塞起來
否則煞車油會腐蝕烤漆的
粉可怕
若沾到液壓油不要用布擦
只要用水沖既可 |
|

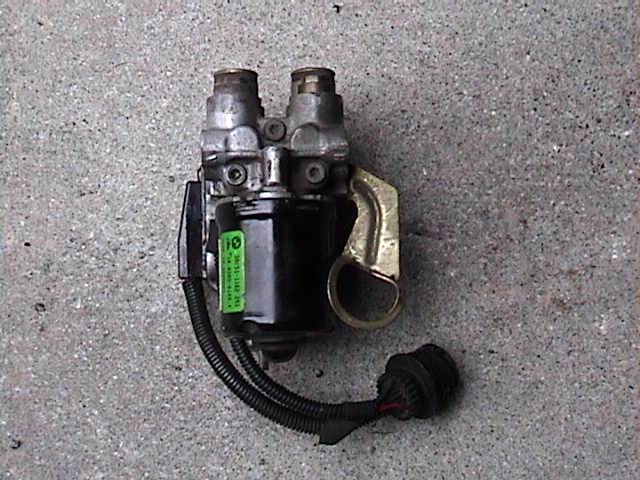

6.E36 ABS 檢修
拆下後的ABS PUMP
黑色的就是MOTOR |
|

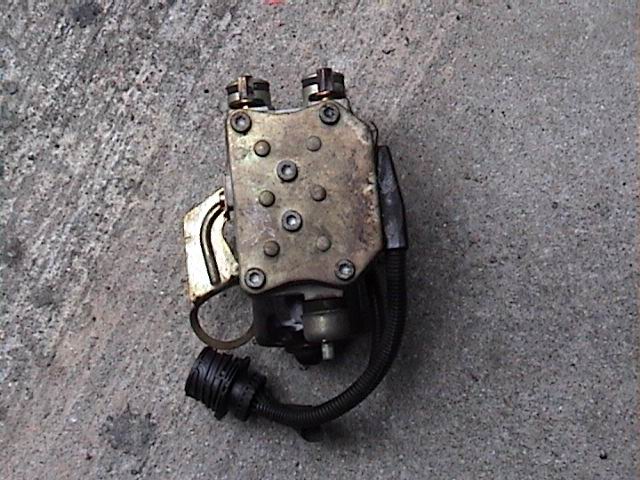

7.E36 ABS 檢修
ABS PUMP底部
下面共有六個星型螺絲
拆開後就可以看到裡面的電磁閥及排線 |
|

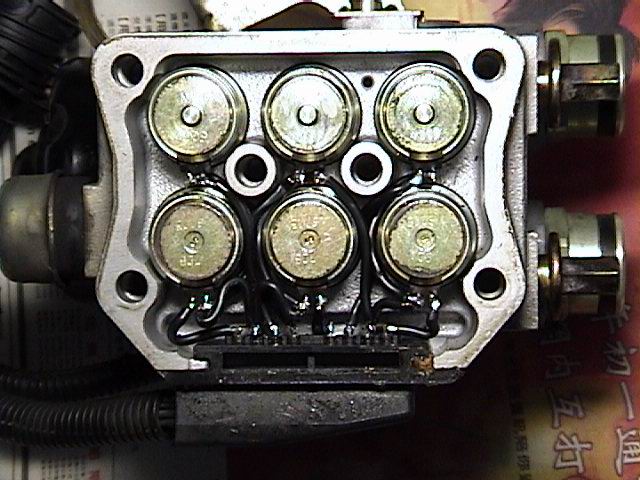

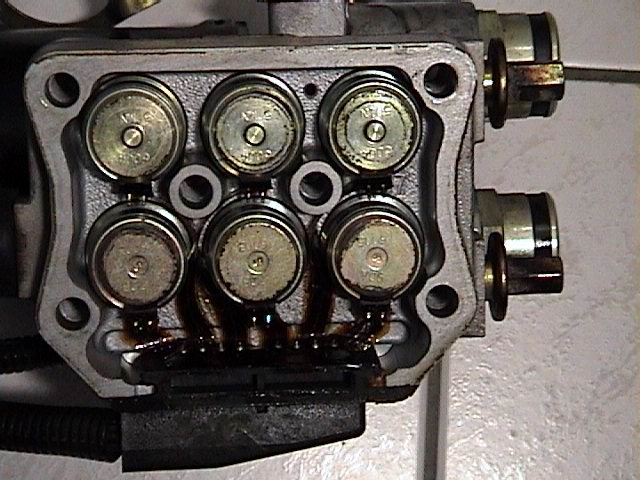

8.E36 ABS 檢修
拆下蓋子後就可以看到裡面排線
拿三用電量一量每個電磁閥到下面的接點之間是否是通路的
若是斷路就表示這一條排線已經斷了
這時只要拿一條耐熱線不要太粗喔
把這兩端焊接起來再重新量一量是否焊接良好就可以回裝了
但將外蓋回蓋之前建議用迫緊膠或是SILICON塗在外緣以防水
然後就可以回蓋了 |
|
9.E36 ABS 檢修
建議把所有的排線都拆下換成耐熱線
雖然這可以確保以後不會發生相同的問題
但是實在是工程浩大
粉累的 |
|

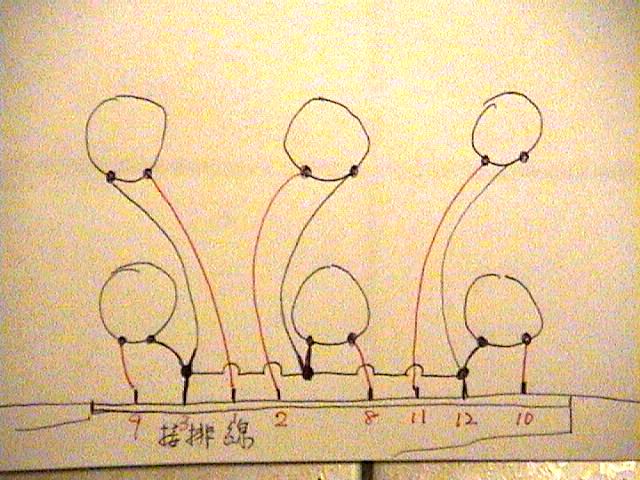

10.E36 ABS 檢修
這是我自己手繪的線路圖
很醜啦
畫圓弧的表示沒相接
畫點的表示相接
下面的號碼
就是端子裡的編號 |
|
後記:
當初發生ABS燈亮起時曾到原廠檢查,原廠說了一大堆的可能,然後說如果是ABS
PUMP壞了,中古的一顆兩萬,天啊!所以轉而求助網站,當時熱心的小樂兄(現在還是很熱心的喔)詳細的解釋檢修的程序,在小樂兄指導之下,只花了幾百元的材料錢,就把問題解決,真是太感謝小樂兄了,希望和我有相同困擾的車友也能藉由這篇文章省下不少的花費。 |
